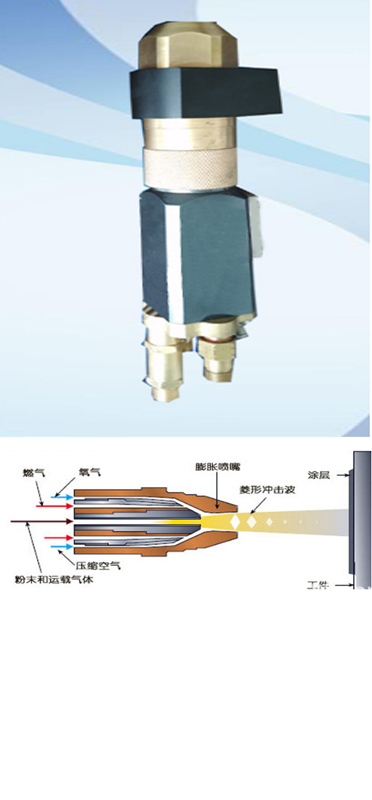

LH-5000型超音速火焰噴涂設備主要原理：燃氣與氧氣的混合氣體在高壓下被送至位于噴槍出口處的點燃區并點燃。環狀流動的熱氣流受到外圍壓縮空氣流的壓縮，使之加速形成超音速火焰。粉末在載氣的作用下被送到噴槍的出口處，進入燃燒火焰中，形成涂層.
LH-5000型超音速火焰噴涂設備主要原理：燃氣與氧氣的混合氣體在高壓下被送至位于噴槍出口處的點燃區并點燃。環狀流動的熱氣流受到外圍壓縮空氣流的壓縮，使之加速形成超音速火焰。粉末在載氣的作用下被送到噴槍的出口處，進入燃燒火焰中，形成涂層.
LH-5000型超音速火焰噴涂設備由噴槍、送粉器、控制系統、熱交換系統和各種管路五部分組成，屬緊湊型噴涂設備，具有操作簡單、工作穩定、燃耗低、涂層性能好的特點。

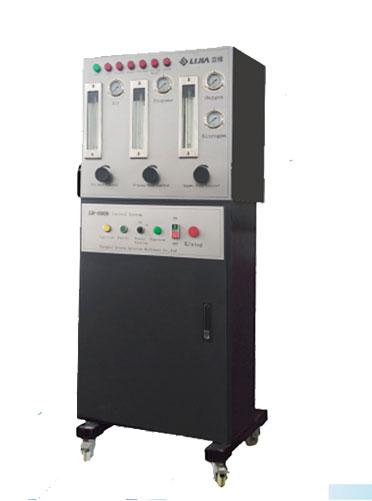

LH-5000超音速火焰噴涂系統具有國外同類產品的先進水平，性能優越、操作方便。能夠實現噴涂過程的自動化操作，而且對系統進行實時監測，動態的控制噴槍的工作過程，能夠對系統故障立即作出響應。
| 序號 | 項 目 | 基 本 參 數 |
| 1 | 輸入電源 | 單相AC220V、50Hz |
| 2 | 輸入功率 | 300W |
| 3 | 控制類型 | PLC控制 |
| 4 | 燃氣類型及壓力 | 丙烷0.65MPa |
| 5 | 氧氣壓力 | 1.1MPa |
| 6 | 空氣壓力 | 0.7-0.8MPa |
| 7 | 氮氣壓力 | 1.2MPa |
| 8 | 氫氣壓力 | 0.3-0.4MPa |
| 9 | 控制柜外型尺寸 | 600×600×1760mm |
| 10 | 控制柜重量 | 130?Kg |

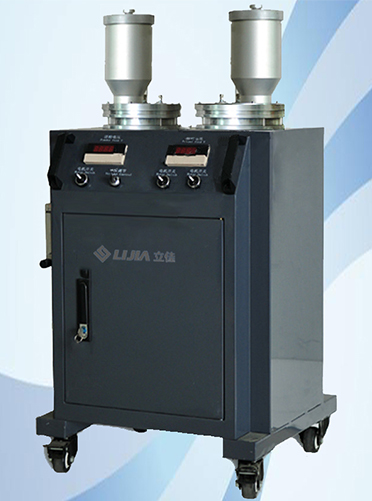

LH-5000超音速高速火焰噴涂送粉器是用來貯存噴涂粉末并按工藝要求向噴槍輸送粉末的裝置。采用氮氣為送粉氣，噴涂粉末通過送粉氣得霧化振動使粉末輸送到送粉器出口處，連同送粉氣體一起離開送粉桶進入噴槍中。通過調節控制柜面板上的電位器可以調節送粉速度的快慢。
| 序號 | 項 目 | 基 本 參 數 |
| 1 | 送粉方式 | 刮板氣壓式 |
| 2 | 單筒（雙筒）容積 | 單3.0（雙合計6.0）L |
| 3 | 送粉氣 | 氮氣或氬氣 |
| 4 | 送粉氣壓力 | 1.1-1.6MPa |
| 5 | 送粉速度 | 0~160g/min |
| 6 | 送粉精度 | ±1% |
| 7 | 送粉氣體流量 | 400-800L/h |
| 8 | 送粉器外型尺寸 | 500×460×1300mm |
| 9 | 送粉器重量 | 130Kg |

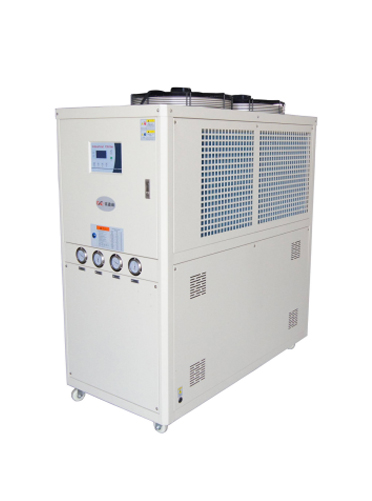

雙壓縮機驅動減小整機體積，增大了您的空間；主要用以使噴管、密封圈獲得有效的冷卻，達到噴管、密封圈延壽的目的。
| 序號 | 項目 | 基 本 參 數 | ||
| 1 | 機組外形 | 1330×780×1310（mm） | ||
| 2 | 循環水箱容量 | 250KG | ||
| 3 | 制冷量 | 35KW | ||
| 4 | 出水溫度波動 | 5℃ | ||
| 5 | 電源 | 3P? AC380? 50HZ/60HZ | ||
| 6 | 壓縮機 | 雙壓縮機 | 產地：日本大金或松下 | |
| 7 | 出水壓力 | 4---8Kg可調 | 出水流量 | 6 m3/h |
| 8 | 外循環泵 | 額定功率1.1KW | 額定電流1.5A | |
| 9 | 制冷劑注入量 | 11Kg | 制冷煤體 | F22 |
| 10 | 風機功率 | 85W×2 | ||
| 11 | 輸入總功率 | 13.5KW | ||
| 12 | 重量 | 450Kg | ||

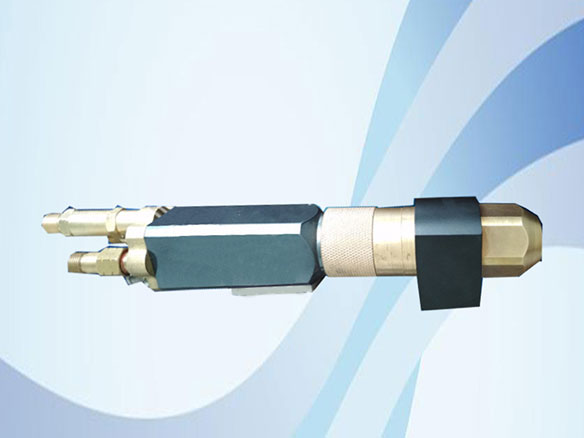

配備手工和機卡兩用型噴槍，工作氣體為氧氣、丙烷；噴槍重量約2Kg；噴涂粒子速度≥450m/s . 噴槍可長時間穩定工作。
| 序號 | 項 目 | 基 本 參 數 |
| 1 | 火焰速度 | 2100m/s |
| 2 | 火焰溫度 | 2700℃ |
| 3 | 粉末顆粒速度 | 500~650m/s |
| 4 | 冷卻方式 | 水 冷 |
| 5 | 冷卻水流量 | 9.5L/min |
| 6 | 涂層氣孔率 | <1% |
| 7 | 涂層結合強度 | >70MPa |
| 8 | 噴涂粉末大小 | 5-120μm |
| 9 | 燃氣(丙烷)壓力及流量 | 0.65MPa 88L/min |
| 10 | 氧氣壓力及流量 | 1.1MPa? 305L/min |
| 11 | 空氣壓力及流量 | 0.75MPa? 440L/min |
| 12 | 氮氣壓力及流量 | 1.2MPa 18 L/min |
| 13 | 氫氣壓力 | 0.35MPa |
| 14 | 噴槍外型尺寸 | 420×230×50 |
| 15 | 噴槍重量 | 2.8Kg |
提供一套設備使用手冊；
提供一套 設備電器原理圖；
提供一套 設備電氣連接圖；
設備故障分析與排除指南
保質期為設備驗收合格后 12 個月時間。設備的驗收合格之日以雙方簽訂驗收合格報告之日算起。人為錯誤，包括：錯誤安裝、錯誤操作導致的設備損壞不在保修之列（但立佳公司技術人員會協同用戶全力解決問題）。
鄭州立佳熱噴涂機械有限公司作為熱噴涂設備的專業服務廠家，一直以來都以高質量、高效率的服務體系為客戶的使用做好保駕護航的工作，我們多年來積累了非常豐富的設備使用和維護經驗，能夠在第一時間幫助客戶處理和解決好各類問題，選擇鄭州立佳，同時您也將會得到十分滿意的售后服務。
保修期為安裝調試合格后起的12個月，質保期內，因質量問題造成的故障，我們免費更換配件、材料或設備，保修期外，如果非質量問題引起的故障，我們只收取更換配件、材料或設備成本價，其中PLC質保4年。
a)維護響應時間：出現故障，我們1小時內聯系客戶，2小時內給出初步解決方案，如果解決不了，36小時可到達現場進行維護。
b)電話支持服務：提供7X24小時熱線電話支持服務，負責提供技術問題的解答和技術指導；
c)部件更換服務：無償更換由于原材料缺陷及制造工藝等問題而發生故障的部件；
在保修期外，提供有償維修服務，收取費用為零部件工本費。
在保修期外，如對噴涂主機設備的標準軟件有新的改進、增加新的功能或者為適應最新標準所形成的最新版本，均及時終生免費提供給買方升級、使用；
立佳公司將在保修期以后，繼續保持對客戶的技術支持和零備件供應，并保證在 24 小時內對客戶的設備故障排除請求予以答復，同時將以低廉的價格提供設備零備件。
| 序號 | 產品名稱 | 型號 | 數量 | 單位 | 單價（RMB） | 總價（RMB） | 備注 |
| 1 | 噴涂控制柜 | LH-5000 | 1 | 套 | 59000.00 | 59000.00 | 調整 |
| 2 | 送粉器 | LH-5000 | 1 | 套 | 32000.00 | 32000.00 | |
| 3 | 超音速噴槍 | LH-5000 | 1 | 套 | 18000.00 | 18000.00 | |
| 4 | 冷水機系統 | LH-5000 | 1 | 套 | 26000.00 | 26000.00 | |
| 設備合計 | 135000.00 | ||||||
| 運輸安裝 | 3000.00 | ||||||
| 含稅合計 | 138000.00 | ||||||
1、上述設備的訂購采用人民幣元結算，含 13%增值稅，合同簽訂后，預付30%，發貨前再付60%，安裝調試后10%。
2.由于需要引進大量進口零備件，我公司謝絕銀行電子承兌匯票或商業承兌匯票。如果只能用銀行商業承兌匯票來支付，立佳公司需要加收 3%的貼現手續費。
3.本技術方案中描述的設備、外圍設備所使用的備件有可能在簽合同同期已經升級，供貨時將提供升級后的產品。
4.上述文字描述中的設備圖示僅供參考，不作為簽署合同的約定。
5.如果需要立佳公司的技術人員開發出針對客戶零件噴涂的全套技術工藝，那么立佳公司可能會收取涂層工藝開發的費用。
6.客戶需要在立佳公司派人前往安裝前準備好現場的一切水電氣設施。
7.客戶需要在安裝現場保證施工設施、施工物品的安全。
8.如果由于客戶原因導致立佳公司派員前往現場安裝卻無法順利進行，立佳公司將視情況要求客戶方支付我方可能產生的費用。
9.本文件中所有報價以及涉及價格的信息均屬于保密內容，客戶方應保證不泄露給第三方。
10.立佳公司出具的所有圖紙都屬于保密文件，客戶方應妥善保存，并保證不向第三方泄露。
11、本方案有限期為 30 天
